户内交流高压真空断路器现货

发布时间:2019-08-23 来源:陕西南业电力设备有限公司 类型:基础知识 人浏览
分享到:
关键字:

户内交流高压真空断路器

导读:

采用一体化和模块化设计,整体结构简单合理,采用上下布置,灭弧室部分在上面,联锁和操动机构在下面。使用权专用的3AV3弹簧操动机构,无需调整,动作稳定可靠。 真空灭弧室布置在封闭的绝缘筒内,提高了绝缘性能,并缩小了的整体尺寸。

户内交流高压真空断路器现货/
概述

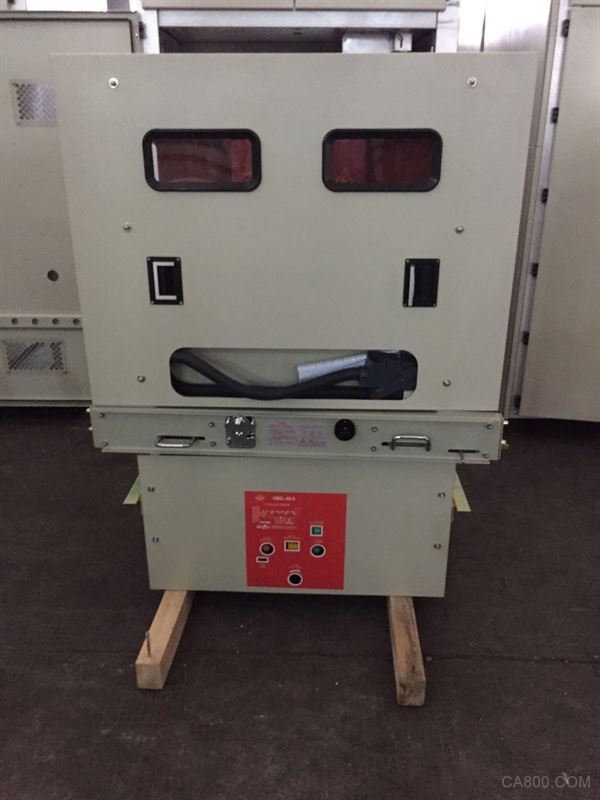

ZN85-40.5/T2000-31.5型户内高压真空断器(以下简称断路器),适用于三相交流50Hz,额定电压40.5KV电力系统中,可供工矿企业、发电厂及变电站作为分合负荷电流、过载电流、故障电流之用。  断路器与操动机构采用上下布置结构,有效地降低了断路器的深度。  三相灭弧室和相联带电体由三只独立的环氧树脂绝缘筒相隔离,构成复合绝缘结构,断路器满足正常运行条件下的空气距和爬电距要求,并有效地减小了断路器的体积。主导电回路真空灭弧室和动静导电联接安装在绝缘筒内,使相间距仅为300mm。主回路电气连接全部采用固定式连接,具有很高的可靠性。绝缘筒安装在断路器框架上方。  为这?#20013;?#22411;断路器专门设计的弹簧操动机构,安装在断路器框架内,其结构特点更适合断路器的上下布置形式,并成为断路器整体结构中不可分割的一部分。机构设计简单,输出曲线及其性能更适合40.5kV真空断路器的特点和要求。  总体布局合理、美观、简洁。体积小巧、操作灵活,具有电气性能可靠、使用寿命长、检修方便、机构免维护的特点。



户内交流高压真空断路器现货/
适用范围
ZN85-40.5型户内高压交流真空断路器适用于三相交流50Hz,额定电压为40.5kV的户内手车式开关柜中,供工矿企业,发电厂及变电站作为分合负荷电流,过载电流,故障电流之用,并适用于频繁操作的场所。
断路器按GB1984-2003及相关标准设计,制造和检验。



户内交流高压真空断路器现货/
结构特点:
  三相灭弧室和相联带电体由三只独立的环氧树脂绝缘筒相隔离,构成复合绝缘结构,断路器满足正常运行条件下的空气距和爬电距要求,并有效地减小了断路器的体积。主导电回路真空灭弧室和动静导电联接安装在绝缘筒内,使相间距仅为300mm。主回路电气连接全部采用固定式连接,具有很高的可靠性。绝缘筒安装在断路器框架上方。为这?#20013;?#22411;断路器专门设计的弹簧操动机构,安装在断路器框架内,其结构特点更适合断路器的上下布置形式,并成为断路器整体结构中不可分割的一部分。机构设计简单,输出曲线及其性能更适合40.5kV真空断路器的特点和要求。总体布局合理、美观、简洁。体积小巧、操作灵活,具有电气性能可靠、使用寿命长、检修方便、机构免维护的特点。该断路器适用于频繁操作及多种场合和运行条件比较苛刻的场所.




户内交流高压真空断路器现货/
使用条件
周围空气温度:不超过40℃;日平均温度不超过35℃;最低周围空气温度为-25℃。
空气相对湿度:日平均值不大于95%,月平均值不大于90%;水蒸气压日平均值不大于2.2kPa;月平均值不大于1.8kPa;
海拔高度:不超过1000m;
周围没有明?#32536;?#21463;到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染;
来自开关设备和控制设备外部的振动或地动是可以忽?#32536;模?br /> 在二次系统中感应电磁干扰的幅值不超过1.6kV。



户内交流高压真空断路器现货/
使用与维护
1 使用前检查
开 箱后按装箱单检查随机文件和备品备件是否完整和齐全。检查整机是否有明显的变形和损伤,绝缘筒有否破裂,是否有受潮现象。用工?#30340;?#21387;法检查灭室的真空度。 具体的方法是:使断路器处于分闸状态,在真空灭弧室的断口间施加工频电压95kV/1min若无击穿闪络现象,既为完好。
2 产品的使用
2.1 断路器在?#24230;?#36816;动前应用无水乙醇清除其表面的?#39029;?#21644;污垢。特别是绝缘筒的内外表面。
2.2 断路器的进柜:把断路器手车的联锁?#24179;?#26426;构的活门关好,拉动其左、右把手向内收缩。并?#24179;?#26029;路器手车沿着导轨进入柜体, 直到其插锁和柜体的定位孔相对应时,放开左右把手,使断路器手车固定在柜体内。并把接地开关联锁操作把手向外拔,使其处于插入位置。
2.3 断路器手车在柜体内的?#24179;?#21644;退出:把活门打开,插入操作把手,可使断路器手车在柜体内?#24179;?#21644;退出。当手?#21040;?#21040;工作位置或退到试验位置时,可听到离 合器打滑的“咔嚓”声,手车不再移动。此时应停止摇动操作把手。断路器手车在柜体内的?#24179;?#21644;退出应灵活并无明显的卡滞现象,其行程在610mm左右。
(注意:在断路器手车碰上柜体的活门机构和快到位时,?#24179;?#21147;要明显加大,这属正常现象)
2.4 断路器手车和柜体具?#23567;拔?#38450;联锁”功能。断路器手车只有在试验位置或工作位置并且?#24179;?#26426;构的活门在关合位置时才能进行分、合闸;手车在?#24179;?#36807;程中不能进行 分、合闸;断路器处于合闸位置时无法使用?#24179;?#26426;构;柜体内的接地开关处于合闸位置时断路器手车不能进入到工作位置;断路器处于合闸位置时不能关合接地开 关。
2.5 断路器在?#24230;?#36816;行之前应仔?#36127;?#23545;各操作元件的额定电压(或电流)与?#23548;是?#20917;是否相符。并在不带电情况下,进行?#22797;?#20998;、合闸操作,以检查二次线路是否正确。
3 产品的维护
正常运到的断路器应定期维护,清除其绝缘件表面的?#39029;荊?#29992;工?#30340;?#21387;法检查真空灭弧室的真空度。用户不应随意更换使用与原型号不一致的电器元件。操作人员应初步了解断路器的性能及安装调整和维护的基本知识,对运行中出现的问题应予以售后服务?#20449;?#20070;



户内交流高压真空断路器现货/
订货须知:
   订货时请在合同上注明:
  1.产品型号及名称。
  2.机构类型(手动或电动)
  3.如电动机构请分别注明合,分闸线圈及储能电机的额定电压(AC220V   DC220V   DC110V)
  4.如需要互感器过流保护装置,请注明互感器电流比
  5 如需带接地开关请注明.  
